MessagePosté le: Ven 22 Mar - 22:43 (2013)    Sujet du message: Les grenades Répondre en citant

toutes les photos des grenades présentées viennent du Net


A l'entré en guerre l'armée Impériale forte de son expérience de la guerre Russo-japonaise de 1905 a déjà dans son arsenal quelques modèles de grenades a mains, dont un modèle pour la destruction des réseaux de barbelés.





Les grenades utilisées sont soit des fabrications purement Russe, soit des modèles français,Anglais ou Allemands.


Liste des grenades


Grenade à main Rdultovskogo Mdle 1912
Grenade à main Rdultovskogo Mdle 1914
Grenade suffocante Mdle 1916
Grenade (incendiaire) Rdultovskogo
Grenade Zelensky (main et à fusil)
Grenade Lichine
Grenade à main anti barbelés Novitski et Fedorov
Grenade F 1. Mdle 1915 (Français)
Grenade R-1 (Français)
Grenade sphérique № 15 et grenat ovale N°16 Mdle1915 (Royaume-Uni)
Grenade "modèle allemand" (Stielhandgranate 15) production russe)
Grenade à main. 1916 "modèle allemand"  production russe

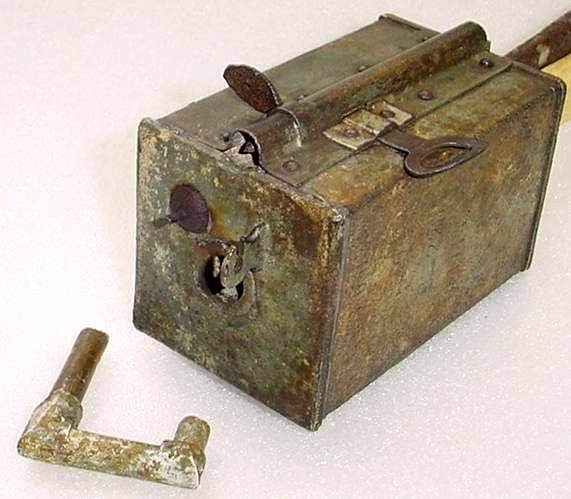

Grenade Rdultovskogo Mdle 1912 (РУЧНЫЕ ГРАНАТЫ РДУЛТОВСКОГО обр. 1912)


Le modèle 1912 est une grenade à manche constitué d'un corps rectangulaire en tôle de zinc rempli d'explosif (613.5 gr d'Ammonal) et d'une enveloppe de fragmentation métallique, fixés à un manche en bois. Un détonateur a retard de 4-5 secondes est fixé sur le dessus du corps de grenade. Une poignée d'amorçage par ressort est fixé et maintenu solidaire du manche en bois par une bague métallique qui sert de sécurité . Un morceau de corde était attachée autour de la poignée pour la maintenir en place lors du transport. Son poids total est de 1.23kg.



















Exemplaire avec système d'accrochage sur les obstacles par cordelettes plombés




Dernière édition par rougeau le Jeu 10 Déc - 18:57 (2015); édité 3 fois
Revenir en haut
Publicité






MessagePosté le: Ven 22 Mar - 22:43 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
rougeau
Administrateur

Hors ligne

Inscrit le: 13 Juin 2011
Messages: 2 770
Localisation: jura

MessagePosté le: Sam 23 Mar - 12:25 (2013)    Sujet du message: Les grenades Répondre en citant

Grenade Rdultovskogo Mdle 1914 (РУЧНЫЕ ГРАНАТЫ РДУЛТОВСКОГО обр. 1914)





Le modèle 1914 est une amélioration par rapport à la grenade 1912. Elle est  réalisé en tôle soudée, ce qui entraîne un allégement considérable. En raison de ça forme cette grenade a été communément appelé "grenade bouteille". Le système de mise a feu est identique à celui du modèle précédent en fonctionnement mais ils ne sont pas interchangeables. L'explosif utilisé est l'acide picrique qui était un peu plus efficace. Poids total de la grenade 716gr, poids de la charge 306gr, retard détonateur 4-5s.





Plan de coupe





Détonateur





Planches de manuel d'instruction










Sacoche de transport







Grenade Incendiaire (Зажигательная (термитная) граната Рдултовского)


La charge explosive est remplacée par un produit inflammable.




Dernière édition par rougeau le Jeu 10 Déc - 18:55 (2015); édité 1 fois
Revenir en haut
rougeau
Administrateur

Hors ligne

Inscrit le: 13 Juin 2011
Messages: 2 770
Localisation: jura

MessagePosté le: Sam 23 Mar - 20:03 (2013)    Sujet du message: Les grenades Répondre en citant

Grenade suffocante (Химические гранаты обр. 1916 г)


Les premiers tests ont lieu en 1916, il est livré 9500 grenade en verre remplis de gaz suffocant pour essais. La grenade chimique Rdultovskogo reprend la forme du modèle 1914. Autant que je sache,elle était remplis d'un phosgène type OB. Un triangle comportant une tête de mort et l’inscription chimique sont appliqué sur le corps pour l'identification.





Marquage


[/url]


Dernière édition par rougeau le Jeu 10 Déc - 18:59 (2015); édité 1 fois
Revenir en haut
rougeau
Administrateur

Hors ligne

Inscrit le: 13 Juin 2011
Messages: 2 770
Localisation: jura

MessagePosté le: Dim 24 Mar - 18:23 (2013)    Sujet du message: Les grenades Répondre en citant

Grenade Zelensky à main et à fusil  (Граната Зеленского ручная и винтовочная)


Information quasi nul a son sujet,si ce n'est un corps ovoïde en fonte et une charge de poudre noir, elle est monté sur une tige pour le tir avec un fusil,percussion au choc.










Grenade Lichine 1904


Bien que d'un modèle relativement ancien,un certain nombre ont été retrouver en fouille sur les champs de batailles ce qui tendrait a prouver leurs utilisations pendant la première guerre.





La grenade Lichine a un long manche en bois,sur lequel fixé un cylindre métallique rempli d'explosif (pyroxyline).Elle dispose d'un dispositif d'allumage primaire a percussion .En plus du corps en zinc,une ceinture externe est fixé pour former des fragments supplémentaires lors de l'explosion.


Plan de coupe





photos grenade











Dessin d'un soldat russe avec deux grenades a la ceinture, ce qui donne une idée de la longueur du manche en bois.







planche du support de ceinture




Dernière édition par rougeau le Jeu 10 Déc - 19:09 (2015); édité 2 fois
Revenir en haut
rougeau
Administrateur

Hors ligne

Inscrit le: 13 Juin 2011
Messages: 2 770
Localisation: jura

MessagePosté le: Lun 25 Mar - 21:21 (2013)    Sujet du message: Les grenades Répondre en citant

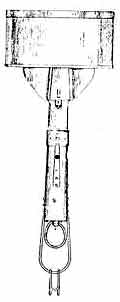

Les grenades Anti barbelés Novitski-Fedorov


Fort de leurs expérience de la Guerre Russo-Japonaise ,les Russes ce sont rendu compte de la difficulté que représente la pénétration d'un réseau de barbelés,ils étudient donc des moyens de destruction adéquates.Cette grenade est mise en œuvre par les sapeurs pour la destruction des réseaux de barbelés, leurs utilisations tiens de la mission suicide,en effet les sapeurs par groupe de cinq hommes, chacun étant équipé d'une pelle,d'un sac de transport spéciale pour quatre grenade devait s'approcher a huit mètres du réseau a détruire en progressant derrière divers moyens de protection comme des plaques de blindage,des sacs de sable ou d'autres objets,arrivé a distance avant de lancer leur grenade ils devaient encore creusé un trou individuel pour ce mettre a l’abri du souffle et des projections de l'explosion,tout ceci sous les tirs ennemis.





Modèle 1914


grenade a manche entièrement métallique, la tête contient 800gr d'Amonal, sur la partie supérieure trois pattes métalliques permettent le passage de ficelles avec une petite bille de plomb a l’extrémité, ces ficelles devaient s'enrouler sur les barbelés afin que la grenade reste suspendu au réseau a détruire. Le manche de la grenade contient le système de mise a feu, lorsque l'on tirait sur l'anneau situé en dessous du manche on armait le percuteur, ce qui faisait sortir le bouton servant de détente.Les grenades étant transporté désarmer, il fallait avant emploi dévisser le manche,placer l'ensemble amorce-retard-détonateur, remonter le manche,armer le percuteur et placer la goupille de sécurité.





En 1915 ou 16 suivant les auteurs,un nouveau modèle est mis en service, les ficelles sont supprimer ,la contenance de la tête est doublé et la charge passe a 1.65 Kg, le poids total de la grenade est de 2.25kg.








Sac de transport





Utilisation




Dernière édition par rougeau le Jeu 10 Déc - 19:17 (2015); édité 2 fois
Revenir en haut
rougeau
Administrateur

Hors ligne

Inscrit le: 13 Juin 2011
Messages: 2 770
Localisation: jura

MessagePosté le: Mer 27 Mar - 20:50 (2013)    Sujet du message: Les grenades Répondre en citant

Les grenades d'origines étrangères


La Russie a importer,réutiliser et copier les grenades suivantes


Grenade F 1. Mdle 1915 (Français)
Grenade R-1 (Français)
Grenade sphérique № 15 et grenat ovale N°16 Mdle1915 (Royaume-Uni)
Grenade "modèle allemand" (Stielhandgranate 15) production russe)
Grenade à main. 1916 "modèle allemand"  production russe







Grenade F1 Mdle 1915 (F 1 обр 1915 г)


Corps ovoïde quadrillé en fonte d'acier, chargement de 64gr de Cheddite,bouchon allumeur a percussion modèle 1915 constituer de deux tubes coulissant l'un sur l'autre, le tube intérieur contenant la mèche et un percuteur, le tube supérieure contenant l'amorce,la mise a feu ce faisant par percussion du tube supérieur. Cette allumeur trop sensible a l'humidité sera remplacer par un modèle fer ou laiton. Elles seront livrer en grande quantités et serviront de modèle pour la grenade F1 russe qui est toujours en service de nos jours.

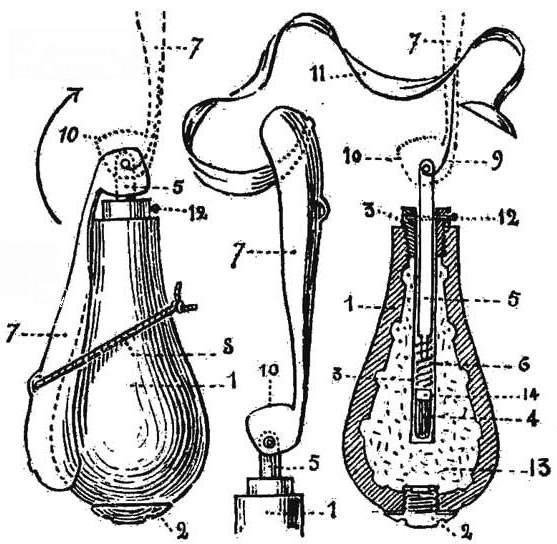

Grenade P1 (Граната ударного действия R-1)


Grenade percutante surnommé "cuillère",un ruban plombé fixé a la cuillère joue le rôle d’empennage,elle éclate a l'impact grâce a la masselotte percuteur . A noter quelle est d'un fonctionnement des plus aléatoire.















Grenade sphérique № 15 et ovale N°16 Mdle1915 Anglaise





Corps en fonte remplis de poudre noire,mise a feu par rugueux inclus dans le bouchon (allumeur Brock)retard 6-7 s. d'un fonctionnement peut fiable,sensible a l'humidité ces grenades seront livrer en "cadeau" par les Anglais a la Russie.


Modèle 15








Modèle 16










Grenade "modèle allemand" (Stielhandgranate 15) production russe(РУЧНЫЕ ГРАНАТЫ обр. 1915 и 1916 г.)





Capturer et copier sous le nom de "modèle Allemand".La grenade a une structure assez simple: sur le manche en bois d'une longueur de 255 mm a été placé un cylindre métallique d'un diamètre de 75 mm et une longueur de 100 mm. Cylindre rempli d'explosifs, un mélange de perchlorate de potassium, le nitrate de baryum, de la poudre noire et de l'aluminium en poudre. Sur le côté une pince métallique  permet d'accrocher la grenade a la ceinture.


Grenade à main. 1916 "modèle allemand"  production russe(Ручная граната германского образца обр. 1916 г)


les premières opérations des troupes russes en Prusse orientale ont amener à la capture de plusieurs entrepôts avec des grenades allemandes mdle1913 (Kugelhandgranate 13)qui ont été réutilisé sur les champs de batailles par leurs nouveaux propriétaires.en 1916 avec les difficultés d'approvisionnement,la production de copie de la grenade est lancer,le coût
et la facilité de la production a été décisive,en général la grenade russe diffère peu de l'allemande. La plupart des différences sont des subtilités de la sculpture et du design d'amorce.Les caractéristiques de performances et l'utilisation sont tout à fait identique. Quelques données sur la production des grenades, en Mars 1916 sont produites 80 200 grenades, et en Juin de la même année, la production a augmenté de 309 380 grenades. Par la suite la production moyenne sera de 51 500 grenades mensuel.







Dernière édition par rougeau le Jeu 10 Déc - 19:29 (2015); édité 1 fois
Revenir en haut
rougeau
Administrateur

Hors ligne

Inscrit le: 13 Juin 2011
Messages: 2 770
Localisation: jura

MessagePosté le: Ven 29 Mar - 21:23 (2013)    Sujet du message: Les grenades Répondre en citant

Le transport des grenades a main


En plus de modèles déjà présenter ci-dessus,il est fabriquer a partir de 1914 une musette en forte toile pouvant contenir 4 grenades et leurs dispositif de mise a feu. les grenades non amorcer sont transportées dans la grande poche de la musette, la tête de celle ci étant enfermer dans un petit sac de toile afin de protéger le trou d'amorçage des saletés pouvant l'obstruer. les dispositifs de mise a feu sont placer dans des alvéoles cousues sur l'intérieur du rabat de fermeture de la musette.











Revenir en haut
rougeau
Administrateur

Hors ligne

Inscrit le: 13 Juin 2011
Messages: 2 770
Localisation: jura

MessagePosté le: Dim 10 Jan - 11:44 (2016)    Sujet du message: Les grenades Répondre en citant

Un petit documentaire en Russe  Mr. Green   https://www.youtube.com/watch?v=xjc0DUllQ8c
